Oknom stawia się wiele wymagań i niestety jeden rodzaj okna nie spełni ich wszystkich. Nikt jednak nie powiedział, że wszystkie okna w budynku muszą być jednakowe. Rodzaj okna dobiera się w zależności od dodatkowych funkcji, które będą pełnić. Oprócz doświetlenia i zapewniania ładnego widoku okna chronią przecież przed ucieczką ciepła, zapewniają przewietrzenie wnętrza, izolują od hałasów z zewnątrz i co równie ważne – podkreślają ładny wygląd zarówno fasady jak i pomieszczeń.

ZE WZGLĘDU NA MIEJSCE MONTAŻU

ZE WZGLĘDU NA MATERIAŁ

ZE WZGLĘDU NA SPOSÓB OTWIERANIA

ZE WZGLĘDU NA KIERUNEK OTWIERANIA

ZE WZGLĘDU NA ZASTOSOWANĄ SZYBĘ

DRZWI I AKCESORIA

POLECANI PRODUCENCI

Montaż drzwi wejściowych

Prawidłowy montaż drzwi zewnętrznych jest równie ważny, jak ich parametry techniczne. Składa się na niego wiele czynności, a żadnej z nich nie wolno pominąć – im bardziej zaawansowany technologicznie wyrób, tym tych kroków może być więcej.

weryfikacja i dopasowanie wymiarów otworu w ścianie oraz sprawdzenie jego jakości

Montaż powinno się zacząć od dokładnego sprawdzenia i dopasowania wymiarów otworu w ścianie – powinny być one większe od zewnętrznych wymiarów ościeżnicy drzwi od 20 do 30 mm, w celu zachowania odpowiedniego luzu montażowego. Niezbędnym zabiegiem jest również sprawdzenie jakości otworu – najlepiej, by był on otynkowany (w przypadku murów z cegły i pustaków), a mur i tynk dobrze wysuszone i równe.

kontrola poprawności działania drzwi, montaż ościeżnicy

Przed montażem należy również sprawdzić działanie drzwi poprzez otwarcie i zamknięcie skrzydła ‒ drzwi powinny wówczas leżeć poziomo na równej powierzchni. Następnie ostrożnie należy ściągnąć skrzydło i umieścić ościeżnicę w otworze, unieruchamiając ją przy użyciu klinów dystansowych. Ościeżnicę należy bardzo dokładnie wypoziomować i wypionować w każdej płaszczyźnie, wykorzystując do tego kliny dystansowe.

instalacja listew rozporowych, montaż ościeżnicy i progu

Kolejny etap montażu to instalacja listew rozporowych wewnątrz ościeżnicy, co zabezpieczy przed ściśnięciem ramy do wewnątrz. Listwy rozporowe ‒ co najmniej 3 sztuki ‒ powinny być umieszczone w tej samej linii. Stojaki ościeżnicy przymocowuje się do muru za pomocą kotew montażowych lub śrub rozporowych dostosowanych do podłoża. Następnie przy użyciu kleju montażowego mocowany jest próg.

zawieszenie skrzydła drzwi i sprawdzenie jego prawidłowego ustawienia oraz funkcjonowania

Drzwi powinny się zamykać i otwierać lekko, bez żadnych otarć i oporów. Szczelina pomiędzy skrzydłem drzwiowym a ościeżnicą powinna być równa na całym obwodzie. Drzwi nie mogą się samodzielnie domykać i powinny utrzymywać każdą pozycję otwarcia. Jeśli drzwi są odpowiednio ustawione, można przystąpić do uszczelnienia przestrzeni między ościeżnicą i murem za pomocą niskoprężnej pianki montażowej. Piankę pozostawia się do zastygnięcia zgodnie z zaleceniami producenta pianki montażowej. Należy pamiętać, aby przed tym zabezpieczyć ościeżnicę przed zabrudzeniem, np. za pomocą taśmy malarskiej.

obróbka wykańczająca, montaż okuć

Należy unikać pozostawiania nieobrobionej pianki uszczelniającej od strony zewnętrznej drzwi, gdyż w wyniku działania czynników atmosferycznych ulegnie ona zniszczeniu, co wpłynie na obniżenie parametrów izolacyjnych konstrukcji. Na koniec montowane są szyldy, wkładki, zamki oraz klamka. Ponownie sprawdza się funkcjonowanie drzwi. W razie potrzeby dokonuje się regulacji zawiasów drzwiowych.

OKUCIA BUDOWLANE

POLECANI PRODUCENCI

SCHEMAT URZĄDZEŃ SYSTEMU KONTROLI DOSTĘPU DRZWI FIRMY G-U

Przykładowe drzwi rozwierane wraz ze schematem urządzeń stosowanych w systemie kontroli dostępu z wykorzystaniem m.in. czytnika linii papilarnych pokazano na poniższym rysunku. Po przyłożeniu palca do czytnika i jego identyfikacji zainstalowany w skrzydle napęd otwiera drzwi automatycznie, a po wejściu do pomieszczenia samoczynnie je zamyka.

zamek Secury Automatic z silnikiem
secureConnect 50/200

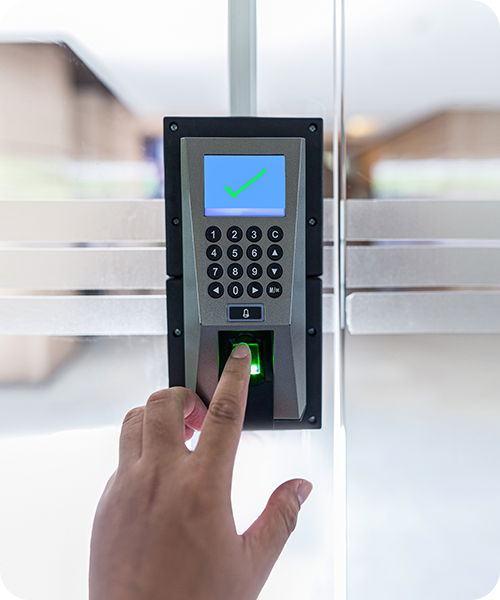

biometryczna kontrola dostępu
czytnik linii papilarnych
klawiatura kodowa
klawiatura Bluetooth & Code
czytnik RFID
wkładka BKS Janus serii 45
GU Controller IO
czujnik zamknięcia drzwi
wkładka BKS Janus serii 45
Smartphone/Tablet/Komputer

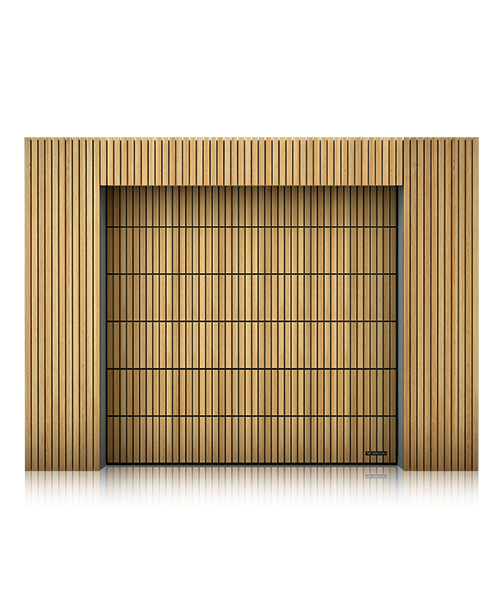

SPOSOBY OTWIERANIA

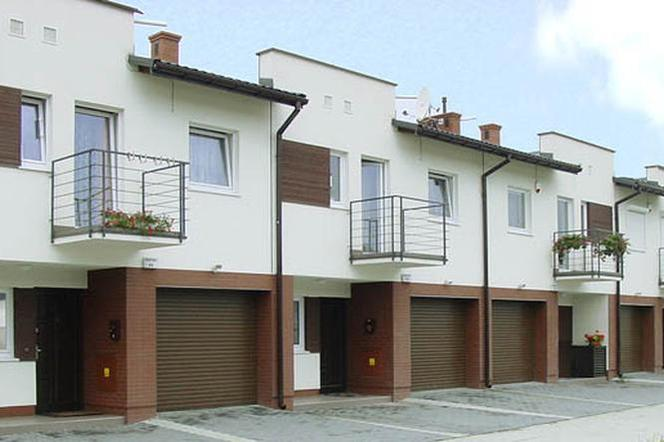

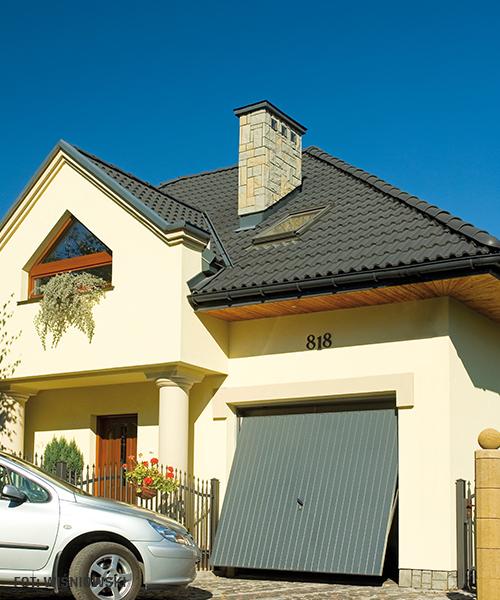

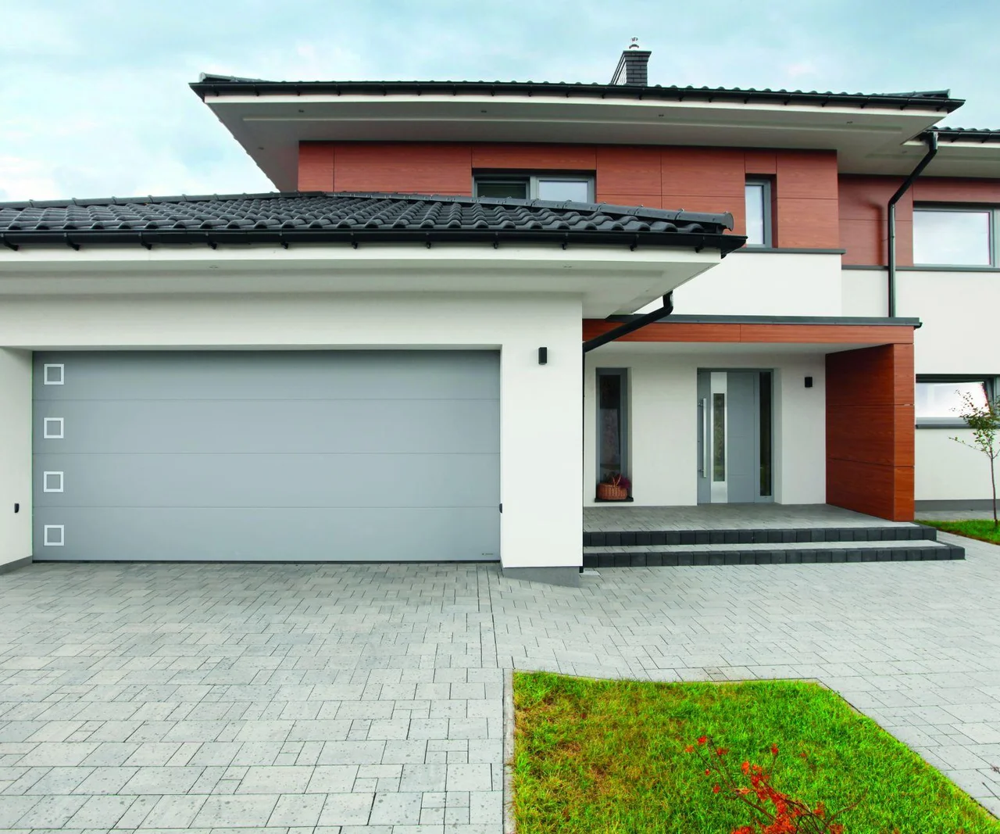

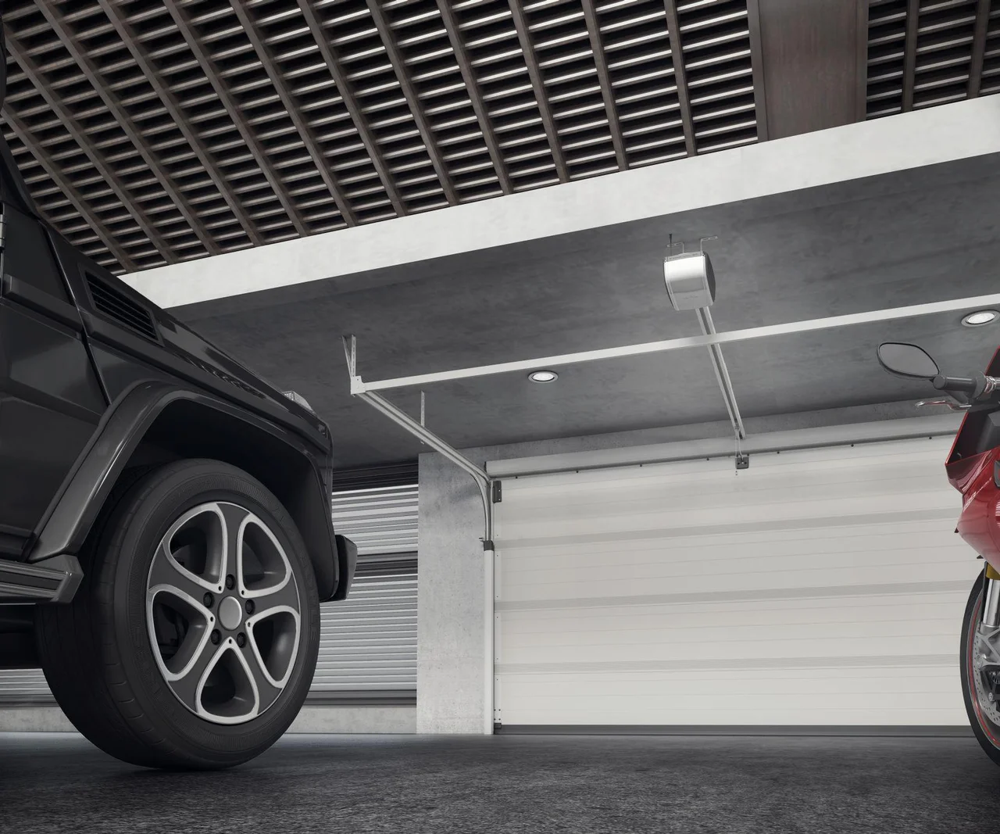

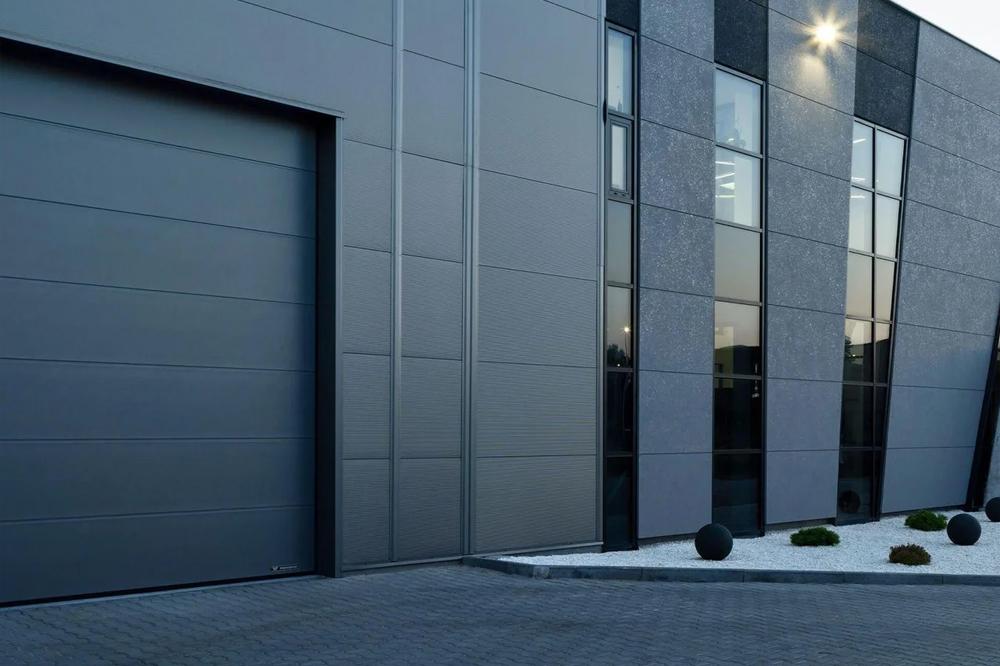

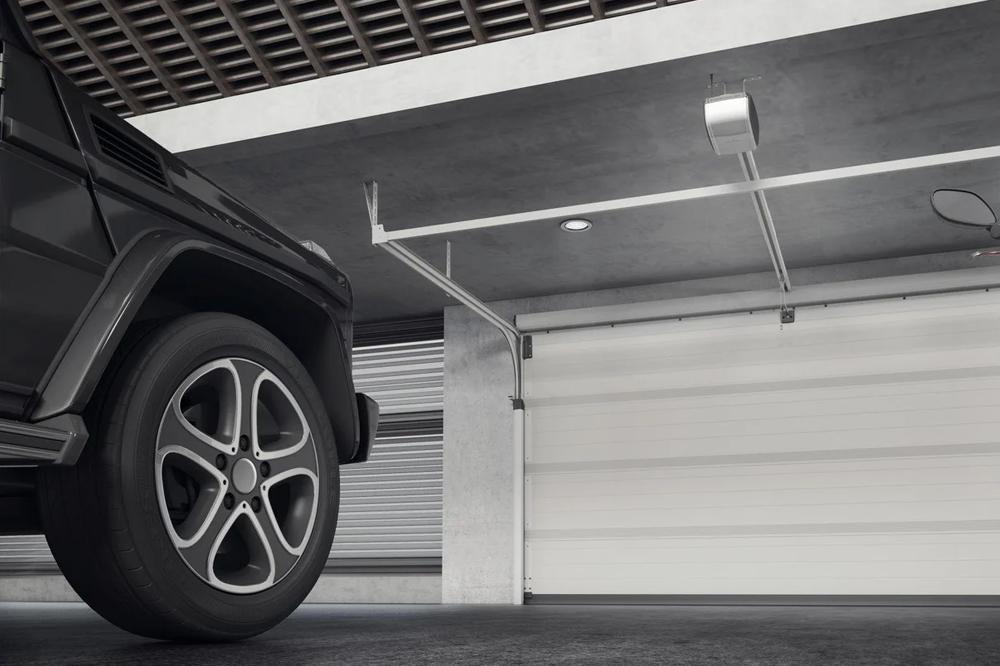

Podział bram garażowych ze względu na sposób otwierania:

• bramy garażowe otwierane do góry:

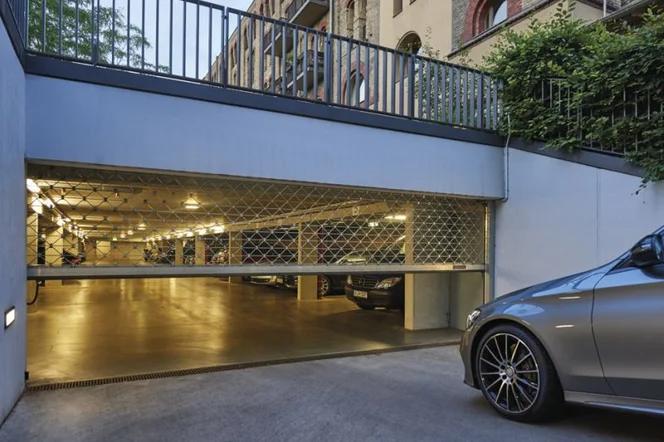

– bramy rolowane – zbudowane z połączonych ze sobą poziomych profili (listew); podczas otwierania panele zwijane są na wale do kasety przymocowanej do nadproża (na zewnątrz lub wewnątrz obiektu),

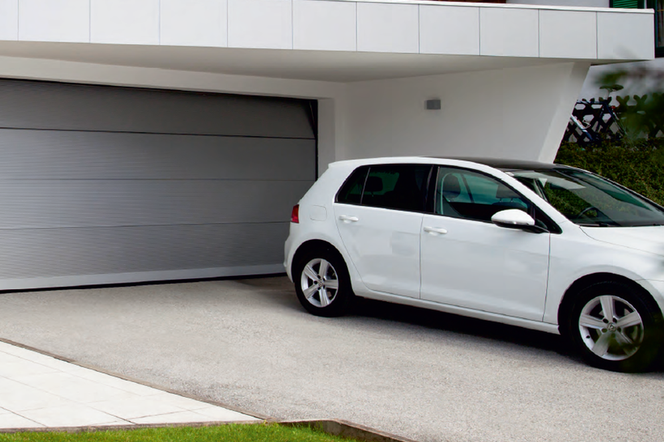

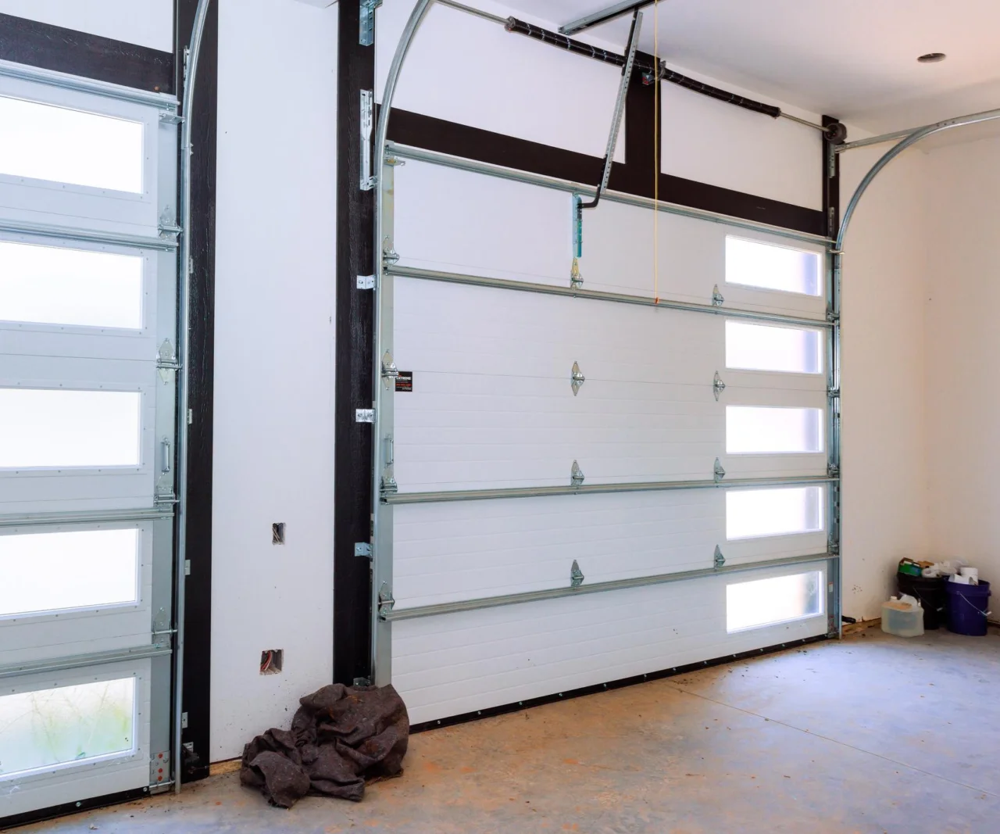

– bramy segmentowe górne (zwane również sekcyjnymi) – konstrukcja bramy to połączone zawiasami poziome segmenty (sekcje, panele z blachy lub z płyty warstwowej), które przesuwają się po równo¬ległych prowadnicach; po całkowitym otwarciu mogą znajdować się poziomo pod sufitem lub są złożone w pozycji pionowej za nadprożem,
– bramy uchylne – skrzydło bramy to płyta z blachy, drewna, PVC lub izolowanego panelu; otwieranie odbywa się przez uniesienie płyty bramy, która porusza się w prowadnicach, i umieszczenie jej pod sufitem garażu; ciężar skrzydła jest niwelowany przez zastosowanie mechanizmu przeciwwagi (ciężarki lub sprężyny),
– bramy teleskopowe – segmenty podnoszone w górę za pomocą linek wchodzą teleskopowo jedne w drugie,
– bramy szybkobieżne (szybkie) – bramy o zwiększonej prędkości podnoszenia i opuszczania (1,5–2 m/s); wykonane są z poziomych paneli lub jako kurtyny z tworzywa sztucznego;

• bramy garażowe otwierane w bok:
– bramy harmonijkowe (zwane również składanymi) – segmenty pionowe, które podczas otwierania i zamykania przesuwają się na boki i układają w harmonijkę,
– bramy przesuwne – blat z blachy stalowej, panelu lub z drewna przesuwany poziomo na prowadnicach umieszczonych pod sufitem i w podłodze,
– bramy rozwierane dwuskrzydłowe – bramy otwierane przez rozwarcie skrzydeł (sposób zbliżony do otwierania drzwi).

SPOSOBY OTWIERANIA

SYSTEMY STEROWANIA

Podział bram garażowych ze względu na sposób sterowania:

• sterowanie czuwakowe – zamykanie bramy garażowej następuje tylko przy ciągłym wciśnięciu przycisku, otwieranie na pojedynczy impuls.
• sterowanie impulsowe – jednorazowe naciśnięcie przycisku otwiera lub zamyka bramę garażową.
• sterowanie linką – wyłącznik z linką znajduje się na wysięgniku; pociągnięcie linki otwiera lub zamyka bramę.
• sterowanie pętlą magnetyczną – otwieranie przez aktywację pętli magnetycznej (wjazd pojazdu o określonej masie na miejsce usytuowania pętli); zamykanie bramy garażowej następuje po wyjechaniu z obszaru pętli magnetycznej lub po określonym czasie.
• zdalne sterowanie pilotem – impuls radiowy lub podczerwieni otwiera albo zamyka bramę garażową (podnosi lub opuszcza).
• sterowanie fotokomórką – otwieranie lub zamknięcie bramy następuje po przerwaniu promienia świetlnego przez pieszego albo pojazd.
• sterowanie radarem – otwieranie przez aktywację radaru wskutek ruchu w danym obszarze, zamknięcie samoczynne w przypadku braku ruchu po określonym czasie. Większość systemów sterowania może być wyposażona w funkcję samoczynnego zamykania się bramy garażowej po pewnym czasie.

SYSTEMY STEROWANIA

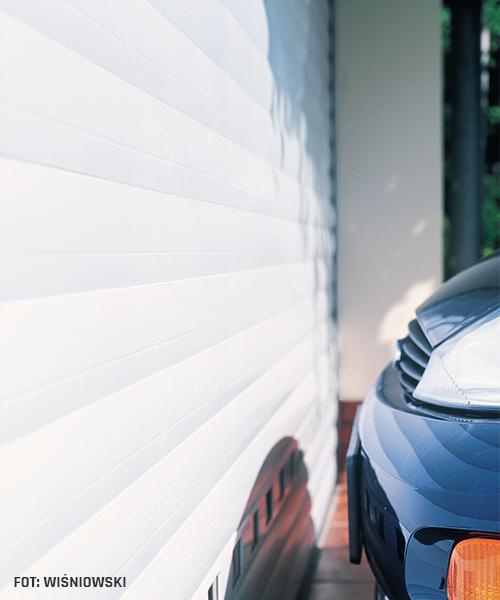

NAJWAŻNIEJSZE PARAMETRY

Podstawowym zadaniem bramy garażowej jest ochrona przed włamaniem i stratami ciepła. Brama garażowa powinna być też wygodna w użytkowaniu. Wszystkie parametry, które powinna spełniać brama, określone są w normie:

• wytrzymałość i trwałość mechaniczna,
• geometria elementów szklanych i oszklenia (materiały przejrzyste nie powinny stwarzać niebezpieczeństwa w przypadku rozbicia),
• zabezpieczenie przed cięciem (wyeliminowanie ostrych krawędzi),
• zabezpieczenie przed potknięciem (za niebezpieczne uważa się różnice w wysokości powyżej 5 mm – wystające elementy powinny być bardzo dobrze widoczne lub specjalnie oznakowane),
• bezpieczne otwieranie (bramy o ruchu pionowym powinny być zabezpieczone przed spadnięciem i niekontrolowanym ruchem; bramy o ruchu poziomym zabezpiecza się przed wykolejeniem),
• wydzielanie substancji niebezpiecznych,
• ochrona przed zgnieceniem, wciągnięciem i ścinaniem (dla bram z napędem),
• siły wywierane (dla bram z napędem),
• bezpieczeństwo elektryczne (dla bram z napędem),
• kompatybilność elektromagnetyczna (dla bram z napędem),
• wodoszczelność,
• odporność na obciążenie wiatrem,
• izolacyjność akustyczna,
• współczynnik przenikania ciepła U (decyzja o badaniu izolacyjności termicznej należy do producenta),
• przepuszczalność powietrza.

NAJWAŻNIEJSZE PARAMETRY

Fasada double-skin − przykłady budynków z wielowarstwową elewacją

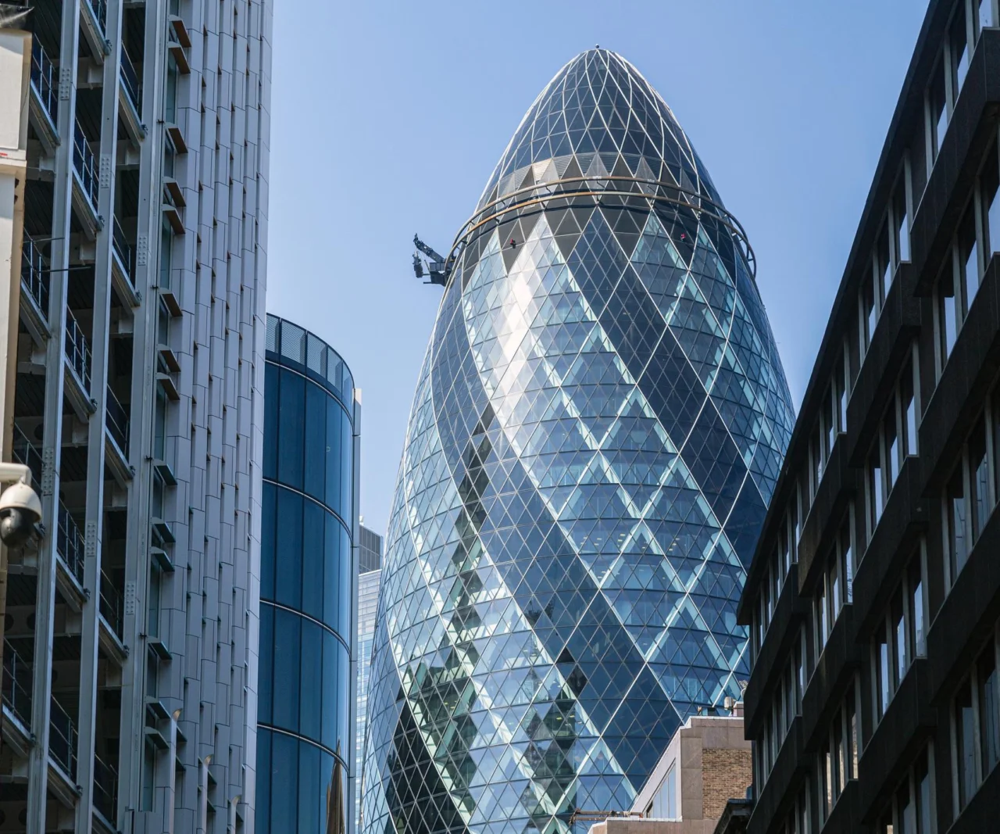

30 St Mary Axe

Jednym z najsłynniejszych współczesnych budynków, w którym zastosowano podwójną skórę i który przy okazji wyniósł tę technologię na techniczne wyżyny, jest 30 St Mary Axe (projekt pracowni Foster + Partners) w londyńskim City. To 180-metrowa, czterdziestopiętrowa wieża, której bryła przypomina cygaro, choć londyńczycy przechrzcili ją na Gherkin, czyli korniszon. Budynek ma na elewacji wyraźnie widoczne spirale z ciemnego szkła – kryją się za nimi tzw. studnie świetlne. To rodzaj sześciu atriów rozciągniętych na całą wysokość budynku, które wiją się wokół jego trzonu. Wprowadzają one naturalne światło w głąb wysokościowca, ale przede wszystkim usprawniają jego naturalną wentylację. Podwójne szklane panele z przyciemnianą warstwą są uchylne, co pozwala na wpuszczanie świeżego powietrza i wyrzucanie zużytego, a ciemna powłoka zmniejsza nasłonecznienie w atriach. Z kolei części biurowe wyposażono w podwójną skórę z wentylowaną pustką, w której umieszczone są żaluzje przeciwsłoneczne.

The Crystal

Wyjątkowo zaawansowaną podwójną fasadą charakteryzuje się budynek biurowy The Crystal, który pracownia Schmidt Hammer Lassen Architects zaprojektowała dla eksponowanej działki w samym centrum Kopenhagi. Pryzmatyczna, pełna ostrych kątów bryła, z widoczną kratownicą konstrukcji za szkleniem, daje wrażenie wielkiego kryształu, adekwatnego do nazwy w pełni transparentnego biurowca. Aby światło dzienne dochodziło również w głąb jego traktu, obiekt przepruto dwoma trójkątnymi atriami, dzięki czemu każde miejsce pracy w The Crystal ma zapewnione identyczne, optymalne warunki naturalnego oświetlenia. Szklane fasady wyróżniają się bardzo wydajną izolacyjnością termiczną. Wewnętrzne szklenie stanowi tu trójwarstwowe szkło izolacyjne, które charakteryzuje współczynnik przenikania ciepła U = 0,7 W/(m2K). Z kolei zewnętrzne szyby zespolone mają delikatny sitodruk, tworzący na elewacji gradienty szarych pasów. Zastosowana tutaj dwupowłokowa elewacja ma znacznie więcej zalet – chroni wnętrza przed hałasem ruchliwej ulicy, wspomaga również naturalną wentylację budynku. Chłodzi się on nocą, kiedy otwory wentylacyjne na fasadzie są otwarte. Mimo całkowicie szklanej bryły The Crystal jest obiektem energooszczędnym.

Domy Towarowe Centrum

W Polsce pierwsza znacząca realizacja w technologii podwójnej skóry pojawiła się już w okresie PRL-u. Użyto jej w Domach Towarowych „Centrum” w warszawskiej Ścianie Wschodniej, którą zaprojektował zespół Zbigniewa Karpińskiego. Te „leżące wieżowce” tworzą pierwszą linię zabudowy wzdłuż ulicy Marszałkowskiej i znajdują się naprzeciw Pałacu Kultury i Nauki. Jako pierwszy, bo jeszcze w 1969 roku, ukończono dom towarowy Junior. Jego elewacje na wysokości pierwszego i drugiego piętra wykonano jako ściany osłonowe w konstrukcji stalowo-aluminiowej, a pomiędzy szkleniem zewnętrznym i wewnętrznym zastosowano wentylowaną przestrzeń o szerokości 80 cm. Podwójna powłoka szklana stanowiła wówczas rozwiązanie prototypowe. Później zrealizowano ją w sąsiednich, kolejnych domach handlowych Wars i Sawa.

Biurowiec Focus Filtrowa w Warszawie

Po 1989 roku technologię double-skin powtórnie odkryła, ale i twórczo rozwinęła pracownia Kuryłowicz & Associates. Można wręcz pokusić się o stwierdzenie, że to jeden z motywów przewijających się w wielu realizacjach tego biura. U progu XXI wieku w biurowcu Focus Filtrowa w Warszawie ci uznani architekci użyli podwójnej powłoki w monumentalnej, frontowej elewacji skierowanej na południe. Powstał rodzaj aktywnej fasady z systemem wewnętrznych, sterowanych elektrycznie żaluzji. Aby dodatkowo zmniejszyć efekt przegrzania na zewnętrznym szkleniu, w górnej części każdej z kondygnacji użyto nadruku w formie pasków.

Siedziba Polskich Linii Lotniczych LOT

W 2002 roku, ta sama pracownia (Kuryłowicz & Associates) zrealizowała w Warszawie siedzibę Polskich Linii Lotniczych LOT, w której podwójna skóra została użyta na niespotykaną skalę – opakowała leżący prostopadłościan biurowca ze wszystkich stron. W budynku LOT-u wewnętrzna fasada ma tradycyjne szklenie i ślusarkę okienną. Dzięki temu zewnętrzną powłokę można było maksymalnie „odchudzić” – stanowią ją cienkie tafle szkła, które po wewnętrznej stronie mają jedynie srebrzyste żaluzje. Dwuwarstwowość elewacji, mimo skrajnej prostoty bryły, tworzy bogactwo refleksów i ażurów. Pogłębia to fakt, że wewnętrzna fasada ma częściowo zmatowione szkło, przez co wieczorem budynek rozbłyskuje przytłumionym światłem. Ewenementem są narożniki gmachu z pojedynczego szkła – eteryczne i delikatne. Patrząc pod pewnymi kątami, szklane fasady biurowca wręcz dematerializują się na tle nieba. Lekkość wyrazu koresponduje z lotniczą działalnością gospodarza obiektu. Podwójna fasada zwiększa komfort akustyczny w budynku, co – zważywszy na hałas z pobliskiego pasa startowego lotniska Okęcie – było również istotnym wymogiem klienta.
